रेलवे वाहनों में ट्रेन के पहिये सबसे महत्वपूर्ण भार वहन करने वाले घटकों में से हैं। उनकी ज्यामिति सीधे सुरक्षा, सवारी स्थिरता, पहनने के प्रदर्शन और वक्र बातचीत क्षमता को प्रभावित करती है।
रेलवे इंजीनियरों, रोलिंग स्टॉक निर्माताओं और खरीद पेशेवरों के लिए ट्रेन व्हील ट्रेड डिज़ाइन को समझना आवश्यक है।
1. ट्रेन व्हील संपर्क तनाव और भार वितरण
रेलगाड़ी का पहिया वाहन का पूरा भार संभालता है। हालाँकि, व्हील ट्रेड और रेल के बीच संपर्क क्षेत्र बेहद छोटा है।
संपर्क के समय, संपर्क तनाव 1000 एमपीए तक पहुंच सकता है।
इस अत्यधिक व्हील-रेल संपर्क तनाव के कारण:
· ट्रेन के पहिये उच्च शक्ति वाले फोर्ज्ड स्टील से निर्मित होते हैं।
· उत्कृष्ट पहनने के प्रतिरोध की आवश्यकता है।
· लंबे समय तक सेवा जीवन के लिए थकान प्रतिरोध महत्वपूर्ण है।
· सटीक ताप उपचार संरचनात्मक विश्वसनीयता सुनिश्चित करता है।
ठोस इस्पात निर्माण मजबूती और स्थायित्व की गारंटी देता है, हालांकि यह पहिया के वजन और रोलिंग शोर को भी बढ़ाता है।
2. ट्रेन व्हील ट्रेड क्या है?
व्हील ट्रेड ट्रेन के पहिये की रोलिंग सतह है जो रेल से संपर्क करती है।

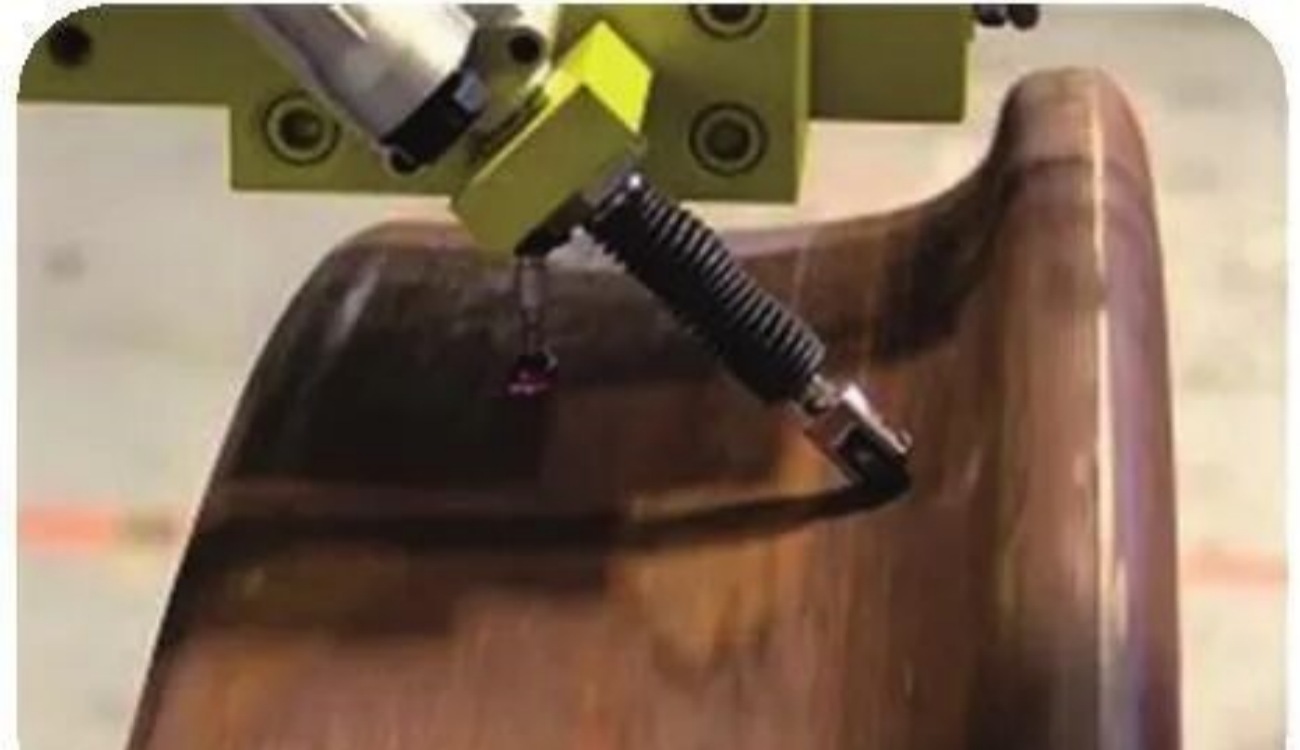

बेलनाकार सतह के विपरीत, रेलवे के पहिये शंक्वाकार ट्रेड प्रोफ़ाइल का उपयोग करते हैं। व्हील फ़्लैंज रेल के अंदरूनी हिस्से पर स्थित होते हैं, और चलने वाली सतह को विशिष्ट टेपर अनुपात के साथ इंजीनियर किया जाता है।
मानक ट्रेड टेपर अनुपात
शंक्वाकार चलने में आम तौर पर दो ढलान क्षेत्र शामिल होते हैं:
· 1:20 टेपर (कभी-कभी हाई-स्पीड ट्रेनों के लिए 1:40)
आंतरिक निकला हुआ किनारा से 48-100 मिमी के भीतर स्थित है।
यह प्राथमिक व्हील-रेल संपर्क क्षेत्र है।
· 1:100 टेपर
निकला हुआ किनारा से 100 मिमी से अधिक दूर स्थित है।
यह अनुभाग द्वितीयक स्थिरता सहायता प्रदान करता है.
यह डुअल-टेपर ज्यामिति रेलवे वाहन स्थिरता में महत्वपूर्ण भूमिका निभाती है।
3. ट्रेन के पहिये बेलनाकार के बजाय शंक्वाकार क्यों होते हैं?
यदि ट्रेन के पहिये बेलनाकार होते, तो पार्श्व गति अस्थिरता का कारण बनती।
शंक्वाकार चाल स्वचालित आत्म-केंद्रित व्यवहार को सक्षम बनाती है।
जब कोई पहिया ट्रैक की केंद्र रेखा से दूर चला जाता है:
· एक पहिये पर घूमने की त्रिज्या बढ़ जाती है।
· विपरीत पहिये पर घूमने की त्रिज्या कम हो जाती है।
· रोलिंग रेडी में अंतर के कारण एक पुनर्स्थापना बल उत्पन्न होता है।
यह ज्यामितीय सिद्धांत स्वाभाविक रूप से व्हीलसेट को वापस रेल के केंद्र की ओर निर्देशित करता है।
नतीजतन:
· फ्लैंज घिसाव कम हो गया है.
· चलने की स्थिरता में सुधार होता है.
· रखरखाव लागत में कमी आती है.
4. ट्रेन के पहिये बिना किसी अंतर के कैसे मोड़ पार करते हैं
ट्रेन के पहिये एक ठोस धुरी पर लगे होते हैं, जिसका अर्थ है कि दोनों पहिये समान कोणीय गति से घूमते हैं।
वक्र में प्रवेश करते समय:
· बाहरी पहिये को लंबी दूरी तय करनी होगी।
· भीतरी पहिया कम दूरी तय करता है।
शंक्वाकार ट्रेड प्रोफ़ाइल इसे यंत्रवत् हल करती है।
क्योंकि रोलिंग संपर्क त्रिज्या भिन्न होती है:
· बाहरी पहिया बड़े प्रभावी रोलिंग त्रिज्या पर चलता है।
· आंतरिक पहिया छोटे प्रभावी रोलिंग त्रिज्या पर चलता है।
यह अंतर ट्रेनों को बिना फिसले और विभेदक गियर प्रणाली की आवश्यकता के बिना मोड़ों को आसानी से पार करने की अनुमति देता है।
यह रेलवे इंजीनियरिंग में सबसे कुशल यांत्रिक डिजाइनों में से एक है।
5. व्हील-रेल ज्यामिति का इंजीनियरिंग महत्व
व्हील ट्रेड डिज़ाइन सीधे प्रभावित करता है:
· वक्र बातचीत सुरक्षा
· पहिया और रेल घिसाव की दर
· उच्च गति परिचालन स्थिरता
· आराम से यात्रा करें
· रखरखाव अंतराल
अनुकूलित रेलवे पहिया ज्यामिति आधुनिक माल वैगनों, लोकोमोटिव, मेट्रो सिस्टम और हाई-स्पीड ट्रेनों के लिए मौलिक है।
